Introduction

Feal est un algorithme de chiffrement présenté à la fin des années 80 par Akihiro Shimizu et Shoji Miyaguchi. C’est un chiffrement par bloc qui a concurrencé le DES et qui est aujourd’hui obsolète.

Feal (Fast Data Encipherment Algorithm) est un chiffrement de type réseau de Feistel. Il a connu plusieurs variations que nous allons voir ici.

Par la suite, des illustrations seront issues du blog de Jon King

Fonctionnement global.

Le fonctionnement général du chiffrement est de découper un texte clair en blocs de 64 bits.
Par la suite, nous allons étudier le chiffrement d’un seul bloc

Nous allons découper notre bloc de 64 bytes en 2 blocs de 32 bytes.
Chacun de ces blocs va subir une succession de permutations, de xor et être passé dans une fonction $f$, appelée la fonction de Feistel.

Présentation de la fonction de Feistel

Alt Text

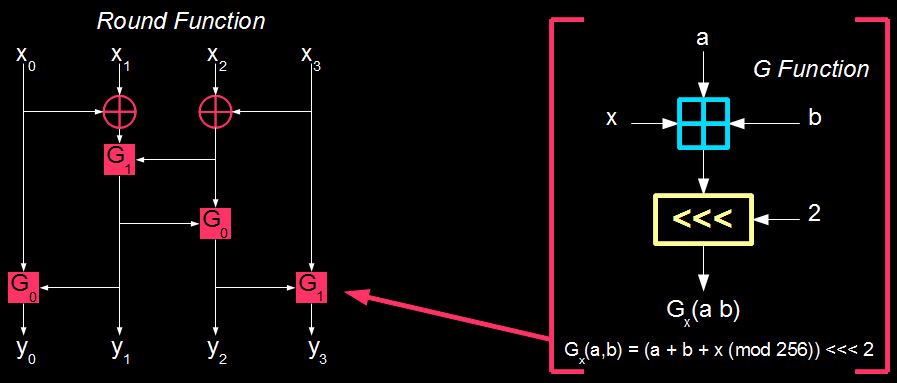

Cette fonction prend en entrée 4 bytes, elle y applique 2 xor entre les bytes du milieu avant de passer dans une $2^{nd}$ fonction notée G.

La fonction G effectue un Rot-2 sur la somme des 2 entrées qu’on lui fournit. En plus de cela, on peut y ajouter un entier $x \in {0,1}$, on notera respectivement $G_0$ et $G_1$ en fonction de la valeur de x.

$\forall x \in {0,1}~;~G_x(a,b) = [(a+b + x) \pmod{256}] « 2$
$\begin{cases} y_1 = G_1(x_0⊕x_1,x_2⊕x_3) \newline y_2 = G_0(y_1,x_2⊕x_3) \newline y_0 = G_0(x_0,y_1) \newline y_3 = G_1(x_3,y_2) \end{cases}$

En python, on a :

python

def F(α):
	f1 = α[0]^α[1]
	f2 = α[2]^α[3]
	f1 = S1(f1,f2)
	f2 = S0(f2,f1)
	f0 = S0(α[0],f1)
	f3 = S1(f2,α[3])
	return [f0,f1,f2,f3]

def S1(X1,X2):
	return S0(X1,X2,k=1)

def S0(X1,X2,k=0):
	def rot2(T,bit_block=8):
		return (T << 2)|(T >> (bit_block - 2))
	return rot2((X1 + X2 + k) % 256) % 256

Un effet notable de cette fonction est qu’elle n’est pas réversible, il n’est pas possible de retrouver l’entrée de cette fonction à partir d’un résultat.

Génération des subkeys.

Le chiffrement fonctionne avec une structure de réseau de Feistel .
Ce qui veut dire que la clé d’origine doit être dérivée pour en obtenir une plus grande, ainsi, cette nouvelle clé permettra de chiffrer un message tout au long du processus de chiffrement.

Feal a plusieurs variantes mais dans celle d’origine : Feal-4, la clé devait être de 64 bits (8 caractères).

La dérivation de clé est décrite ici : The FEAL Cipher Family

Voici mon implémentation en python:

python

def key_generation(key):
		subkeys = [0] * (4//2+4)

		Kl,Kr   = key[:8],[0]*8
		Kr1,Kr2 = Kr[:4],Kr[4:]
		Qr 		= xor(Kr1,Kr2)

		A0,B0 	= Kl[:4],Kl[4:]
		D0 = [0]*4
		for i in range(4//2+4):

			if(i % 3 == 1):
        xored = xor(B0,Kr1)
			elif(i % 3 == 0):
        xored = xor(B0,Qr)
			else:
        xored = xor(B0,Kr2)

			xored = xor(xored, D0) if i > 0 else xored
			D0 = A0[0:4]
			b = A0
			A0 = Fk(A0, xored)

			subkeys[4 * i: 4 * i + 2] = A0[0:2]
			subkeys[4 * i + 2: 4 * i + 4] = A0[2:4]
			A0, B0 = B0, A0

		return subkeys

Par la suite, chaque sous-clé sera composée de 4 bytes et sera notée $K_i$, pour un système Feal-4, la dérivation de clé donnera 6 sous-clés.
On aura donc : $(K_1,K_2,K_3,K_4,K_5,K_6)$.

Structure de Feal-4

Jon King nous présente un schéma explicatif sur le fonctionnement du chiffrement :

Alt Key

Explication :

La Plaintext est séparée en 2 parties : $R$ et $L$, respectivement la droite et la gauche : $(L0,R0)=P$

Un premier Xor est appliqué aux 2 parties avec les 2 dernières subkeys :
$(L_0, R_0 ) = (L0, R0 ) ⊕ (K_N, K_{N+1}, K_{N+2}, K_{N+3} )$
Un $2^{nd}$ Xor est appliqué entre $R$ et $L$ qui est stocké dans $R$ :
$(L_0, R_0 )= (L_0, R_0 ) ⊕ ( \phi , L_0 )$
Les 4 tours de Feal sont appliqués :
- $R$ est Xor avec une subkey $K_i$
- Le résultat est passé dans la fonction f
- Un Xor est appliqué entre $R$ et $L$ puis est stocké dans $L$
- $R$ et $L$ s’interchangent (R devient L et inversement.)
$\begin{cases} R_r = L_{r-1} ⊕ f (R{r-1}, K{r-1}) \newline L_r = R{r-1} \newline \end{cases}$
Un dernier Xor est appliqué entre $R$ et $L$ qui est stocké dans $R$ :
$(R_N , L_N)= (R_N , L_N) ⊕ ( φ , R_N)$
Les 2 parties $R$ et $L$ sont concaténées pour former le bloc chiffré : $C = (R_N, L_N)$ En python, on a :

python

L,R = split(bloc)

L = xor(L,subkey[-2*4:-4])
R = xor(R,subkey[-4:])
R = xor(L,R)

for i in range(N):
	L = xor(L,F(xor(R,subkey[i*4:(i+1)*4])))
	L,R = R,L

L,R = R,L
R = xor(R,L)

result = L+R

Déchiffrement

Le déchiffrement d’un bloc consiste simplement à remonter le schéma en partant du bas :

Python

bloc = data[k*8:(k+1)*8]
L,R = split(bloc)
R = xor(L,R)
L,R = R,L
for i in reversed(range(N)):
	L,R = R,L
	L = xor(L,F(xor(subkey[i*4:(i+1)*4],R)))

R = xor(R,L)
R = xor(R,subkey[-4:])
L = xor(L,subkey[-2*4:-4])

result += L+R

Variantions et application à N Tours.

On a ici présenté un modèle à 4 tours. Celui-ci peut être généralisé à N tours.

La structure de Feal-N dépend du nombre de sous-clés générées lors de la dérivation de clé au début du chiffrement. Pour feal-4, nous avions 6 subkeys :

Les 4 premières étaient réservées aux tours dans le réseau de Feistel.
Les 2 dernières étaient utilisées pour un xor au début.

Dans une application à N rounds, on présente plusieurs modifications :

Alt Key

Le xor de début/fin de chiffrement n’est plus.
Le xor précédent la fonction $f$ n’est plus appliqué.
La fonction de Feistel est modifiée, elle prend maintenant 2 Paramètres, le bloc de droite ainsi que la Subkey $K_i$
- $\begin{cases} fk_1 = G_1(α_1⊕α_0,( α_2⊕α_3⊕β_0)) \newline fk_2 = G_0( α_2⊕α_3,(fk_1⊕β_1)) \newline fk_0 = G_0(α_0,(fk_1⊕β_2)) \newline fk_3 = G_1(α_3,(fk_2⊕β_3)) \newline \end{cases}$
Python
```
def Fk(α, β):
	fk1 = α[1]^α[0]
	fk2 = α[2]^α[3]
	fk1 = S1(fk1,(fk2^β[0]))
	fk2 = S0(fk2,(fk1^β[1]))
	fk0 = S0(α[0],(fk1^β[2]))
	fk3 = S1(α[3],(fk2^β[3]))
	return [fk0,fk1,fk2,fk3]
```

Dernière version : Feal-NX

Une dernière version de Feal a été présentée : Feal-NX. Celle-ci est très similaire à Feal-N mais la clé d’origine est de 16 bytes et non plus de 8 bytes :

python

def key_generation(self,key,rounds):
	subkeys = [0] * (rounds//2+4)

	Kl,Kr   = key[:8],key[8:]
	Kr1,Kr2 = Kr[:4],Kr[4:]
	Qr 		= xor(Kr1,Kr2)

	A0,B0 	= Kl[:4],Kl[4:]
	D0 = [0]*4

	for i in range(rounds//2+4):
		if(i % 3 == 1):
			xored = xor(B0,Kr1)
		elif(i % 3 == 0):
			xored = xor(B0,Qr)
		else:
			xored = xor(B0,Kr2)Z
		xored = xor(xored, D0) if i > 0 else xored
		D0 = A0[0:4]

		b = A0
		A0 = Fk(A0, xored)

		subkeys[4 * i: 4 * i + 2] = A0[0:2]
		subkeys[4 * i + 2: 4 * i + 4] = A0[2:4]
		A0, B0 = B0, A0
	return subkeys

Conclusion :

Feal est un chiffrement qui permet de comprendre le système de Feistel mais il reste dépassé et inutilisable aujourd’hui.

J’ai écrit l’implémentation en python de :

Feal-4
Feal-N
Feal-NX

Feal-ALL
